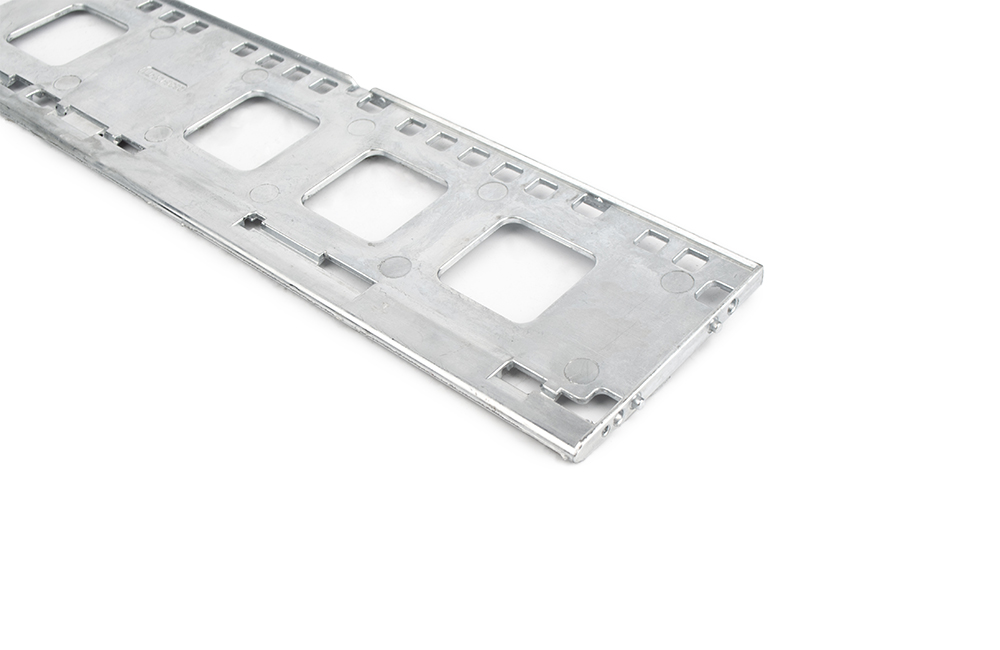

以下是关于压铸加工铝合金控制器外壳手板模型的相关信息：

材料选择

铝合金型号：常用的铝合金有 ADC12、A380 等。ADC12 具有良好的铸造性能和机械性能，流动性好，适合制造形状复杂、薄壁的零件；A380 则具有较高的强度和耐腐蚀性，适用于对结构强度要求较高的控制器外壳。

材料特性：铝合金具有质量轻、强度高、导热性好等优点，能够满足控制器外壳对于散热、轻量化以及强度的要求。同时，其良好的流动性和可塑性使得在压铸过程中能够准确地填充模具型腔，获得精确的尺寸和复杂的形状。

压铸工艺参数

压力：压铸过程中需要施加足够的压力，以确保铝合金能够充分填充模具的各个角落。一般来说，压铸压力在几十到几百兆帕之间，具体数值要根据铸件的大小、形状和复杂程度等因素进行调整。

温度：包括压铸温度和模具温度。压铸温度通常在 650℃-750℃之间，模具温度则根据铝合金的种类和铸件的尺寸而定，一般在 200℃-300℃之间。合适的温度控制可以保证铝合金的流动性和成型质量，避免产生冷隔、气孔等缺陷。

速度：压铸速度对铸件的质量和生产效率有重要影响。过快的压铸速度可能导致铝合金喷溅、卷气等问题，而过慢的速度则会降低生产效率。一般来说，压铸速度在 0.1m/s-1m/s 之间。

模具设计与制造

设计要点：模具的设计要考虑铝合金的收缩率，一般取 0.5%-0.7%。同时，要合理设计浇口位置和数量，以保证铝合金能够均匀地填充模具型腔，减少涡流和气体的产生。此外，还需要设计冷却系统，以提高铸件的生产效率和质量。

制造精度：模具的制造精度直接影响铸件的尺寸精度和表面质量。采用高精度的加工设备和先进的加工工艺，如数控加工、电火花加工等，可以保证模具的制造精度达到较高水平。

后处理工艺

去毛刺：压铸后的铸件表面可能会有一些毛刺，需要进行去毛刺处理，以提高表面质量和装配性能。可以采用手工打磨、机械抛光或化学抛光等方法去除毛刺。

表面处理：根据客户的需求，可以进行不同的表面处理，如阳极氧化、电镀、喷涂等。这些表面处理可以提高铸件的耐腐蚀性、耐磨性和装饰性。

质量控制与检测

外观检查：检查铸件的表面是否有气孔、缩孔、裂纹、变形等缺陷，以及尺寸是否符合设计要求。

力学性能测试：对铸件进行拉伸试验、硬度测试等力学性能测试，以确保其强度和硬度满足使用要求。

密封性测试：如果控制器外壳需要具备密封性能，需要进行密封性测试，如气密试验、水压试验等，以检测是否存在泄漏现象。

总之，压铸加工铝合金控制器外壳手板模型是一个涉及多方面因素的复杂过程。通过精心的材料选择、精确的工艺参数控制、高质量的模具设计与制造、细致的后处理工艺以及严格的质量控制与检测，才能生产出符合要求的高质量手板模型。
